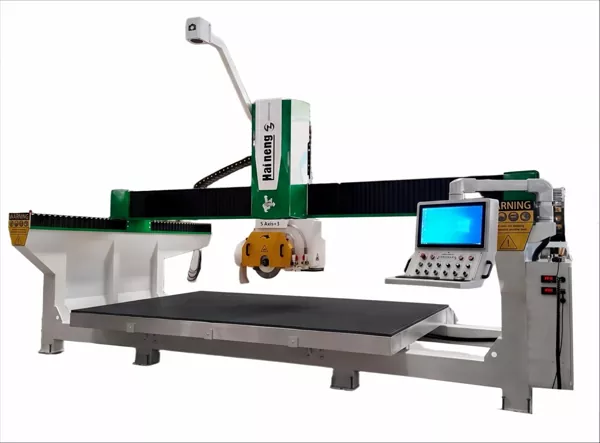

Le HTQ700GLScie à pont CNC 5 axesest conçu pour les transformateurs de pierre qui ont besoin de plus de flexibilité qu'une configuration de coupe droite conventionnelle. Avec un contrôle CNC, une programmation d'importation CAO, un mouvement de tête de coupe réglable et une structure soudée robuste, la machine prend en charge une gamme d'applications de taille et de façonnage de la pierre.
Que peut faire la scie à pont CNC 5 axes HTQ700GL ?
Tous les projets en pierre n'ont pas un contour rectangulaire. Les comptoirs de cuisine, les dessus de vanité de salle de bains, les éléments architecturaux et les pièces décoratives en pierre peuvent nécessiter des bords inclinés, des profils incurvés ou des pièces de forme personnalisée.
Le HTQ700GL prend en charge une variété d'opérations de découpe et de profilage, notamment :
- Coupe droite et coudée :Traitez les dalles de pierre et coupez les pièces à des angles appropriés.
- Découpe sur mesure :Produisez des formes rondes, ovales, en forme d'éventail, polygonales, en forme de losange et autres formes irrégulières.

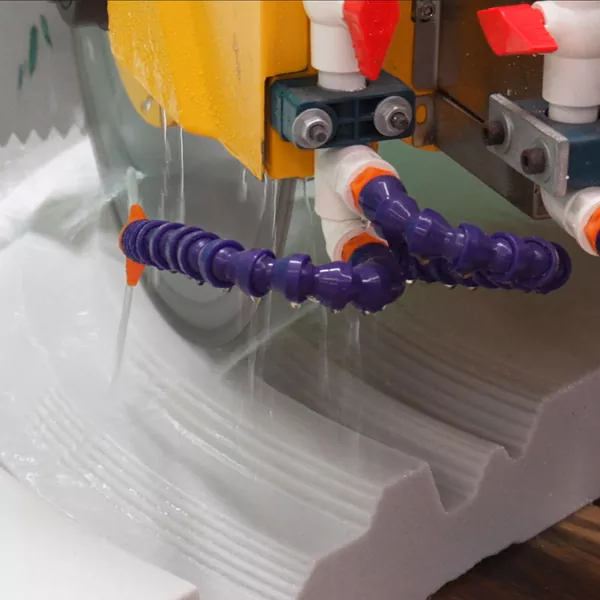

- Profilage courbe :Suivez les contours droits et incurvés pour les composants décoratifs en pierre appropriés.
- Découpe de rainures :Créez des rainures droites, inclinées et de type grille pour les applications appropriées.
- Biseautage et façonnage des bords :Utilisez le mouvement réglable de la tête de coupe pour répondre aux différentes exigences de conception.
Les spécifications de la machine répertorient la rotation de l'axe C de 0 à 360 degrés et le mouvement de l'axe A de 0 à 90 degrés. La table de travail a une plage d'inclinaison maximale spécifiée de 0 à 85 degrés.
Ces plages de mouvement offrent aux fabricants plus d’options lors de la planification de travaux personnalisés. La capacité de traitement réelle dépend du matériau, des dimensions de la pièce, de la configuration de la lame, de l'outillage et de la méthode de coupe sélectionnée. Pour les travaux exigeants ou inhabituels, demandez au fournisseur de confirmer la configuration et d'organiser un test de découpe d'échantillon.
Applications dans la fabrication de comptoirs et de pierres
Comptoirs de cuisine et de salle de bain
La production de comptoirs implique souvent plus que le dimensionnement d’une dalle. Selon la conception, un travail peut nécessiter des bords inclinés, des ouvertures d'évier, des trous de robinet ou des rainures de drainage.
Le HTQ700GL prend en charge les opérations de découpe et de profilage. Avec la fraise en option et l'outillage approprié, la machine peut également être configurée pour des tâches d'usinage supplémentaires, notamment le fraisage des ouvertures d'évier et de robinet, des rainures de drainage et des bords de comptoir. Le polissage nécessite des meules et un outillage adaptés.
Pour les ateliers qui traitent à la fois des comptoirs standard et des conceptions personnalisées, cette configuration peut permettre de regrouper plusieurs opérations appropriées sur une seule machine. Confirmez l’équipement en option et l’outillage requis avant de commander.
Traitement du granit et du marbre
Les ateliers de granit et de marbre traitent souvent des produits avec différentes épaisseurs, contours et exigences de finition. Le HTQ700GL convient à l'évaluation d'applications telles que les composants en pierre façonnée, les coupes en angle et les profils décoratifs.
La plage de diamètres de lame spécifiée est de 350 à 700 mm. Le diamètre maximum de la lame ne doit pas être considéré comme une profondeur de coupe maximale. La profondeur de coupe réalisable et les conditions de travail recommandées dépendent de la configuration de la machine, de la lame sélectionnée et du matériau.
Carrelage et pierre reconstituée
Les carreaux de grand format et les produits en pierre reconstituée peuvent nécessiter des tracés de coupe planifiés et des traitements de bords spécifiques. Le HTQ700GL utilise le contrôle CNC et la programmation d'importation CAO pour prendre en charge les opérations programmées pour les matériaux et les conceptions de pièces appropriés.
Avant de traiter des matériaux inconnus, vérifiez auprès du fournisseur la compatibilité des lames, le support de la pièce, les réglages d'avance et la qualité du bord fini requise.

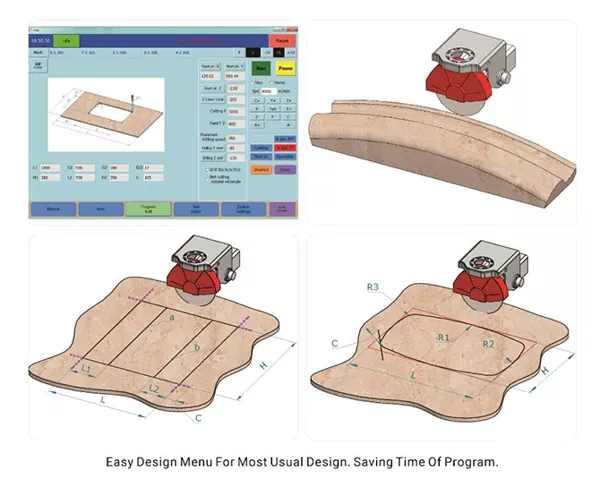

Programmation d'importation CAO et fonctionnement CNC
La programmation est une considération importante lorsqu'un atelier de pierre gère différentes formes de pièces et dessins de clients. Une machine dotée d'une capacité de mouvement étendue est plus utile lorsque les opérateurs peuvent préparer les trajectoires de coupe requises de manière reproductible.
Le HTQ700GL utilise le contrôle CNC et la programmation d'importation CAO. Sa documentation produit décrit une interface à écran tactile conçue pour simplifier le fonctionnement et un système capable de générer des graphiques à partir des données saisies.
Un flux de travail typique implique la préparation du dessin, l'importation de données CAO compatibles, la vérification des exigences de traitement, la configuration du matériau et de l'outillage et la vérification du travail avant le début du traitement automatique.
Cette approche est pertinente pour les ateliers qui reçoivent régulièrement des dessins personnalisés ou répètent la production de pièces similaires. Avant d'acheter le HTQ700GLScie à pont CNC 5 axes, confirmez les formats de fichiers CAO pris en charge, les exigences logicielles et les modalités de formation des opérateurs.
Structure robuste et composants de mouvement
La construction des machines est un autre facteur à prendre en compte lors du choix des équipements pour une production régulière. Le HTQ700GL utilise une structure soudée rigide intégrale. Ses composants de mouvement documentés comprennent des rails linéaires, des vis à billes, des engrenages hélicoïdaux, des réducteurs planétaires de haute précision et un système d'asservissement.
La machine est équipée d'un moteur principal spécifié de 22 kW et d'une plage de vitesse de 0 à 6 000 tr/min. La puissance totale de la machine installée est de 33 kW.
Ces spécifications constituent un point de départ utile pour comparer les équipements. Cependant, la vitesse de coupe, la qualité du bord fini et le rendement de production dépendent de facteurs tels que la lame sélectionnée, les caractéristiques du matériau, la profondeur de coupe, les réglages d'avance et la configuration de l'opérateur.
Spécifications techniques du HTQ700GL
Les chiffres suivants sont basés sur la documentation produit du fabricant. Les conversions impériales sont approximatives.
| Spécification | HTQ700GL |
|---|---|
| Type de machine | Scie à pont monobloc CNC robuste à 5 axes |
| Système de contrôle | CNC |
| Méthode de programmation | Importation CAO |
| Diamètre de la lame | 350 à 700 mm (13,8 à 27,6 pouces) |
| Puissance du moteur principal | 22 kW (environ 29,5 ch) |
| Plage de vitesse | 0 à 6 000 tr/min |
| Déplacement sur l'axe X | 3 800 mm (149,6 pouces) |
| Déplacement sur l'axe Y | 2 400 mm (94,5 pouces) |
| Déplacement sur l'axe Z | 500 millimètres (19,7 pouces) |
| Rotation de l'axe C | 0–360° |
| Mouvement sur l'axe A | 0–90° |
| Inclinaison maximale de la table de travail | 0–85° |
| Dimensions de la table de travail | 3 600 × 2 200 mm (141,7 × 86,6 pouces) |
| Puissance totale | 33 kW (environ 44,3 ch) |
| Poids brut | 5 000 kg (environ 11 023 lb) |
| Dimensions hors tout | 5 800 × 3 400 × 3 600 mm (environ 19,0 × 11,2 × 11,8 pieds) |
Remarque d'installation :Les dimensions hors tout ne représentent pas le jeu de fonctionnement total requis autour de la machine. Confirmez l’alimentation électrique, l’accès au site, les conditions du sol, l’espace de chargement, les autorisations de maintenance et les exigences d’installation avant de préparer l’atelier.
Le HTQ700GL convient-il à votre atelier ?
La bonne machine dépend des travaux que vos clients commandent réellement. Un atelier axé sur le dimensionnement de dalles rectangulaires peut avoir des exigences différentes de celui qui fabrique régulièrement des pièces de comptoir personnalisées ou des profils de pierre irréguliers.
Le HTQ700GL peut être intéressant à considérer si votre magasin :
- Traite des coupes en angle, des contours incurvés ou des pièces en pierre de forme personnalisée.
- Nécessite un contrôle CNC et une programmation d'importation CAO pour les travaux basés sur des dessins.
- Fonctionne avec le granit, le marbre, la pierre reconstituée, le carrelage ou d'autres matériaux de construction compatibles.
- Veut évaluer les opérations de fraisage facultatives pour les applications de comptoir appropriées.
- Possède l'espace au sol et la capacité électrique requis pour la machine.
Avant de prendre une décision d’achat, préparez plusieurs dessins représentatifs. Inclut un travail de coupe standard, une coupe en angle et un profil irrégulier. Demandez au fournisseur de confirmer la configuration, l'outillage et la méthode de traitement appropriés pour chaque travail.
Que vérifier avant de demander un devis
Matériau et épaisseur
Identifiez les matériaux que vous traitez le plus souvent et indiquez les épaisseurs de pièce typiques et maximales. Différents matériaux peuvent nécessiter des lames et des conditions de travail différentes.
Dimensions des pièces et exigences de coupe
Partagez la longueur, la largeur, l’épaisseur, les angles requis et les détails du profil habituels. Cela aide le fournisseur à évaluer si la course de la machine et la configuration proposée sont adaptées.
Outillage et fonctions optionnelles
Précisez si vos travaux nécessitent une coupe droite, une coupe en angle, des profils personnalisés, des rainures, un fraisage ou un polissage. Confirmez quelles fonctions nécessitent un équipement en option plutôt que de supposer que chaque opération est incluse dans la configuration standard.
Conditions du logiciel et d'usine
Fournissez des dessins CAO représentatifs et confirmez les formats de fichiers compatibles. Vérifiez également l'accès à la machine, l'espace d'installation disponible, les exigences électriques et les autorisations de maintenance.
Assistance après-vente
Renseignez-vous sur les conseils d'installation, la formation des opérateurs, les pièces de rechange, la documentation de maintenance et l'assistance technique. Ces détails doivent être examinés parallèlement aux spécifications de la machine et au prix d'achat.
Foire aux questions
Quels matériaux le HTQ700GL peut-il traiter ?
La documentation du produit répertorie les dalles, les carreaux, le marbre, la pierre artificielle, le granit, les produits en ciment et d'autres matériaux de construction pour des applications de découpe et de façonnage appropriées. Confirmez la compatibilité pour votre matériau et votre épaisseur spécifiques avant de commander.
Le HTQ700GL prend-il en charge la coupe en angle ?
Oui. Le mouvement spécifié sur l'axe A est de 0 à 90° et la rotation sur l'axe C est de 0 à 360°. La table de travail a une plage d'inclinaison maximale spécifiée de 0 à 85°. Demandez au fournisseur de vérifier la configuration requise pour votre travail prévu.
La machine peut-elle traiter les ouvertures d’évier et les rainures de drainage ?
Ces tâches d'usinage supplémentaires peuvent être prises en charge avec l'accessoire de fraise en option et l'outillage approprié. Confirmez la pièce jointe, les outils et la configuration requise lors de la demande de devis.
Comment est programmée la machine ?
La méthode de programmation spécifiée est l'importation CAO. Les formats de fichiers pris en charge et les exigences logicielles doivent être confirmés auprès du fournisseur.
Quel est le diamètre maximum de la lame ?
La plage de diamètres de lame spécifiée est de 350 à 700 mm, soit environ 13,8 à 27,6 pouces. Ce chiffre ne détermine pas à lui seul la profondeur de coupe maximale.
De combien d'espace la machine a-t-elle besoin ?
Les dimensions hors tout indiquées sont de 5 800 × 3 400 × 3 600 mm. Un espace supplémentaire peut être nécessaire pour la manutention des matériaux, l'exploitation, la maintenance et un accès sécurisé. Demander un plan d'installation avant de préparer le chantier.
Discutez de vos besoins en matière de taille de pierre avec Haineng
Le HTQ700GLScie à pont CNC 5 axescombine le contrôle CNC, la programmation d'importation CAO, une gamme de lames de 350 à 700 mm, un mouvement de tête de coupe réglable et une structure soudée rigide intégrée. Une configuration de fraise en option peut étendre son utilisation à des tâches d'usinage de comptoir supplémentaires appropriées.
Pour déterminer si la machine répond à vos besoins de production, partagez votre type de matériau, les dimensions de la pièce, les opérations requises et les dessins représentatifs avec Haineng. Le fournisseur peut alors aider à confirmer la configuration appropriée de la machine et l'équipement en option.
